Купити Шафу для сушіння взуття (ЕВШСТ-1,5/220/C/600/350 / ЕВШСТ-15/220/1/600/350)

Шафа сушильна для взуття ЕВШСТ-1,5/220/C/600x350, односекційна, термоізольована універсального застосування серії ЕВШСТ спроектована для промислового застосування, для мокрих технологічних процесів у харчовій промисловості, де взуття персоналу постійно контактує із водою, для умов де відсутня централізована приточно-витяжна вентиляція. Відноситься до промислового обладнання, що працює під наглядом. Волога та виділення при сушінні видаляється через витяжну вентиляцію. Відрізняється високою якістю та функціональністю.

Основне призначення - сушіння взуття.

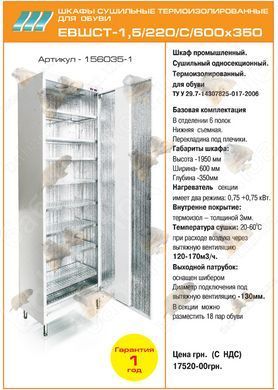

Технічні характеристики:
- Висота - 1950 мм;
- Ширина - 600 мм;
- Глибина - 350 мм;
- Висота сушильної камери (без ніжок) - 1800 мм;
- Регульовані ніжки висотою 100 мм;
- Габарити в упаковці 2000x620x370 мм;
- Вага - 28 кг;
- Матеріал - холоднокатана сталь - 0,6 мм;
- Покриття порошкове - колір сіра шагрень;
- Полиці просічні оцинковані;
- Внутрішнє додаткове покриття – термоізол завтовшки 3 мм;
- У відділенні сім робочих просічних оцинкованих полиць. Полиці знімні;
- Живлення від мережі ~ 220 вольт;
- Нагрівач секції має два режими: 0,75+0,75 кВт;
- Довжина шнура живлення - 2,5 м;
- Клас ізоляції - II. Подвійна ізоляція нагрівальних елементів;
- Ступінь захисту - IP 20;
- Захист від перегріву - біметалеві вимикачі на температуру - 85 °С;
- Температура сушіння: 25-60 °С при витраті повітря через витяжну вентиляцію 120-170 м3/ч;
- Для регулювання температури та оптимального режиму сушіння вихідний патрубок оснащений шибером;
- Діаметр патрубка для підключення під витяжну вентиляцію - 130 мм;
- У секції можна розмістити 18 пари взуття.

Комплект поставки:
- Шафа сушильна;
- Технічний паспорт;
- Упаковка - картонний ящик із тришарового картону.

Рекомендації щодо встановлення та експлуатації:
- Для видалення продуктів сушіння, згідно БНІП, підключати до приточно-витяжної вентиляції;
- До електромережі підключати за допомогою штатних вилок із заземлюючим контактом;
- Розетки підключення повинні мати заземлюючу клему, підключену до контуру заземлення;
- Для встановлення за рівнем, шафа оснащена ніжками з гвинтовими домкратами;
- При знятих полицях можна сушити одяг на плічиках. (Штанга під плічики - опція на замовлення);
- Щоб уникнути ефекту запарювання, не перевантажувати шафу великою кількістю одягу;
- Не завантажувати мокрий одяг без попереднього віджиму у пральному барабані;
- Допускається сушіння одягу після прання з віджиманням;
- У шафі можна розмітити до 18 пар взуття;
- Час сушіння підбирається індивідуально та залежить від вихідної вологості.

При виборі габаритних розмірів та параметрів конструктори керувалися принципами:
1. Розмір шафи відповідає вимогам норм проектування для промисловості. Велика шафа - довго виходить на режим сушіння, при відкриванні дверей - температура падає у всьому обсязі. Дуже незручний для частого використання в режимі дозавантаження. Висновок - при рівних габаритах та виборі між односекційним та багатосекційним, друга шафа зручніша;
2. Вага шафи - все що більше 60 кг марна трата металу та проблеми з доставкою;
3. Час сушіння. Процес сушіння повинен займати оптимальний час. Взуття після мокрих процесів має висихати за 5-7 годин. Час сушіння безпосередньо залежить від температури у шафі, швидкості повітряного потоку, який проходить через шафу та вихідної вологості взуття;
4. Робоча температура у шафі. Температура у шафі 60-65 °С. При сумісному сушінні одягу та взуття температура в шафі не перевищує 60 °С. При більш високій температурі взуття може розклеїтися та покоробиться;
5. Шафа має патрубок із шибером для підключення до витяжної вентиляції. Шибер дозволяє ефективно регулювати режим сушіння. Його положення дуже впливає на температуру у шафі та швидкість повітряного потоку;
6. Теплоізоляція. Термоізоляція завтовшки 3 мм забезпечує стандартні вимоги процесу сушіння взуття;
7. Електрообладнання та потужність електронагрівачів:
- Проста та ефективна електроавтоматика забезпечує основні функції сушильної шафи;
- Увімкнення/вимкнення;
- Режими сушіння 50%, 100%;
- Обмеження температури у шафі на рівні 60-70 °С;
- Аварійне відключення при нештатних ситуаціях або поломці нагрівача;
- Середня оптимальна потужність для сушильної шафи становить 2,8-3,7 кВт на м3;
- Сам нагрівач виконаний з подвійною конструктивною ізоляцією і не боїться попадання крапель вологи;
- Теплові елементи низькотемпературні, це дає більш рівномірний тепловий потік та забезпечує довговічність нагрівача;
- Надійна автоматика витримує перепади напруги від 160 до 240 вольт;
- Підключення через 3-х полюсну вилку/розетку із заземлюючим контактом;
- Термостат підтримує у шафі робочу температуру - 55-65 °С;
- Надмірна волога йде через вентиляційну шахту із шибером.

Як працює шафа сушильна:
- Конструктивно шафа сушильна виконана у вигляді теплового дзвону з вертикальною тепловою циркуляцією. Волога, що знаходиться в порах матеріалу або об'єкта сушіння, під впливом температури переходить на стан насичених парів. За рахунок вертикального теплового потоку пари видаляються з шафи через витяжний патрубок, що приєднується до витяжки, в систему витяжної вентиляції;
- Згідно БНІП даний вид обладнання експлуатується при підключенні до витяжної вентиляції;
- Шафа може працювати без примусової витяжної вентиляції. Вологу та продукти сушіння можна відвести на вулицю через алювент рукав діаметром 130 мм. Додатковий вентилятор при цьому не потрібний. Шафа мають високу власну гравітаційну тягу (порядку 0,6 м/сек.) Хоча, за бажанням - шафа може комплектуватись додатковим витяжним вентилятором;
- Живлення від мережі ~ 220 вольт. Підключення через 3-х полюсну вилку/розетку із заземлюючим контактом;
- Шафа має два режими потужності (режими сушіння - 50% та 100%);
- Сам блок нагрівача виконаний із подвійною керамічною ізоляцією. Не боїться попадання крапель вологи;
- Теплові елементи низькотемпературні, це дає більш рівномірний тепловий потік та забезпечує довговічність нагрівача;
- Надійна автоматика витримує перепади напруги від 160 до 240 вольт;
- Термостат підтримує у шафі робочу температуру в межах - 55 - 65 °С. Зазначений діапазон температур виключає руйнування клейових швів у взутті; - Процес сушіння займає оптимальний час;
- Час сушіння безпосередньо залежить від початкової вологості взуття, від вибраного режиму потужності, температури у шафі та швидкості повітряного потоку, що проходить через шафу;
- Обмеження температури у шафі на рівні 60 - 70 °С;
- Аварійне відключення при нештатних ситуаціях або поломки нагрівача забезпечується біметалевими термозапобіжниками;
- Середня оптимальна потужність для сушильної шафи складає 2,8-3,7 кВт на м3.

Типова інструкція з охорони праці під час роботи з сушильною шафою:

1. Загальні вимоги:
1.1. До роботи на апараті допускаються особи не молодші 18-ти років, які мають допуск до роботи і пройшли навчання за правилами ОП;
1.2. При використанні апарату суворо дотримуватись інструкції щодо використання.

2. Вимоги безпеки перед початком роботи:
2.1. Одягнути спецодяг;
2.2. Перевірити заземлення;
2.3. Перевірити справність струмопровідних частин (розеток, вилок, проводів);
2.4. Перевірити наявність гумового килимка.

3. Вимоги безпеки під час роботи:
3.1. Без наявності заземлення шафу в електромережу не вмикати;
3.2. Завантаження шафи проводити при температурі не вище 40-50 °С;
3.3. Завантажувати, вивантажувати шафу або проводити ремонт під час роботи шафи - забороняється;
3.4. Забороняється поміщати в сушильну камеру займисті та горючі матеріали;
3.5. Під час сушіння лабораторного посуду отвори для повітря мають бути відкриті;
3.6. Не торкатися розеток мокрими руками;
3.7. Вивантаження шафи проводити при температурі не вище 40-50 °С.

4. Вимоги безпеки після закінчення роботи:
4.1. Вимкнути прилад із мережі;
4.2. Про помічені недоліки доповісти керівнику виробництва.

5. Вимоги безпеки в аварійній ситуації:
5.1. Вимкнути прилад;
5.2. Про аварійну ситуацію повідомити керівника виробництва.

Шафа виготовляються серійно з 1994 г. Має сертифікат відповідності. Відповідає всім вимогам БНІП, ПУЭ, ПТБ та іншим нормативним актам чинним при проектуванні та функціонуванні промислових об'єктів, теплотехніки, техніки безпеки. Спроектований та випускається по ТУ 429.7-14307825-017-2006.
